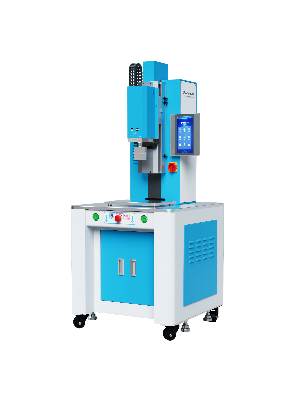

豪華臺機型30KHZ超聲波焊接機
產品特點PRODUCT FEATURE
01高剛性立柱結構，剛性連接直線組，保證機頭和立柱的連接強度和精密度
02集成多種焊接控制技術
03底模水平調節（選配：XY焊接平臺）
04故障自我檢測功能，可檢視機身各項開關功能
05數據導出：自帶儲存/傳送焊接數據導出，便于數據智能追蹤
06符合歐洲CE安全規范之操作模式
07 伺服行程控制系統，精密度0.01mm
產品參數PRODUCT PARAMETERS
- 機器型號L745 Servo MN
- 頻率30kHz
- 額定功率對應表格
- 輸入電壓AC220V
- 焊接精度10μm
- 焊頭行程350mm
- 輸出時間0.01-9.99s
- 內部振幅10%-100%
- 焊接面積?40mm
- 操作開關雙手啟動
- 壓機尺寸見表格
- 外形尺寸見表格
技術規格TECHNICAL SPECIFICATIONS
|
機型Model |
L745 Servo MN 豪華落地款 |
||||
|
頻率 Frequency |
40kHz |
35kHz |
30kHz |
28kHz |
|
|
功率 Power |
1200W(28/30kHz 1500W/2000W)可定制 | ||||
|
輸入電壓 Input Voltage |
AC220W | ||||
|
焊頭行程Horn Stroke |
350MM |
||||
|
輸出時間Qutput Time |
數字化機型 Digital Type |
0.01-9.99S | |||
|
|
模擬機型 Analog Type |
0.05-9.99S |
|||
|
焊接面積 |
?40mm |
||||
|
操作開關 Opening Switch |
雙手啟動，前部有緊急制動，也可附加外部開關 |
||||
|
外形尺寸Size(mm) |
壓機 Press |
700×400×1106 | |||
|
凈重 Weight |
數字化機型 Digital Type |
134.0kg | |||
|
模擬機型Analog Type |
143.5kg | ||||
產品優勢PRODUCT ADVANTAGES
①4種操作模式：手動模式、時間模式、能量模式、絕對行程模式
②3種觸發模式：時間觸發、行程觸發、從源起算時間
③5種智能管理：振幅管理、品質管理、配方管理、數據管理、安全管理
④2種壓力控制：焊接壓力控制、冷卻壓力控制
⑤智能控制反饋功能：故障自我檢測功能、實時自動追頻功能、鎖頻功能、電壓恒壓功能
