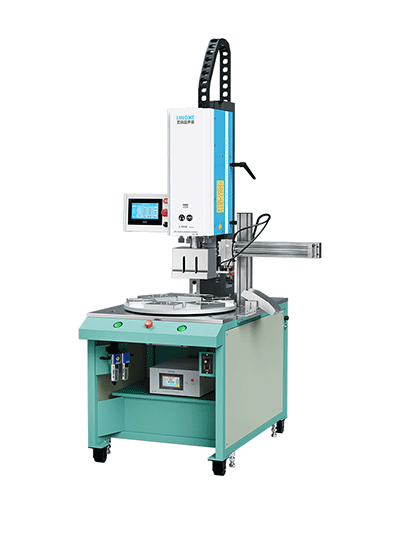

諾瀾超聲波智能自動轉盤機15kHz-4200W L4000
超聲波自動轉盤焊接機，是通過超聲波原理，結合生產焊接需要，通過控制超聲波焊接機的分割器，實現自動連續的超聲波焊接；可配置自動化裝置，自動放置原物料，半成品等，再經過自動焊接，取產品，達到全自動無人化生產操作。自動轉盤式超聲波焊接機適應于大批量產品焊接的廠家，有利于提高工作效率。
市場需求常見的有4/6/8/10/12工位等，可安裝2個以上的超聲波機頭，同時焊接多個膠件，批量處理被焊接塑料件。其他類型根據需求定制，自動轉盤焊接機再工業生產應用已經十分普及，有效提高生產率。
產品特點
01底模工件有感應光電開關
02模組設計原點磁性開關
03電眼感應雙層定位，焊接精準度高
04機械手采用步進電機控制，實現高精度定位
05機身可前后調節，適用于各種大小工件的焊接
BIG PICTURE DISPLAY
TECHNICAL SPECIFICATIONS
機型 Model
外形尺?
Size(mm)
凈重
Weight
產品介紹PRODUCT FEATURE
大圖展示
技術規格
L3000 Standard ?動轉盤機
L4000 Standard ?動轉盤機
?位 Tray
4?位/6?位/8?位/10?位/12?位
頻率 Frequency
20kHz
15kHz
功率 Power
2000W
2600W
2600W
3200W
4200W
輸?電壓 Input Voltage
AC220V
AC220V
AC220V
AC220V
AC220V
?缸規格 Cylinder Size（mm）
63×75
63×75
63×75
80×75
100×100
輸出時間 Oscillation Time
0.01-9.99s
0.01-9.99s
0.01-9.99s
0.01-9.99s
0.01-9.99s
輸??壓 Air Pressure
＞1,≤7bar
＞1,≤7bar
＞1,≤7bar
＞1,≤7bar
＞1,≤7bar
轉盤直徑 Turntable Diameter
Φ600mm
Φ600mm
Φ600mm
Φ600mm
Φ600mm
操作開關 Operation Switch
雙?啟動，前部有緊急制動，也可附加外部開關
Two-hand release,emergency stop button at the front,and adding external control switch supported.
壓機 Press
1070×646×1812
1070×646×1812
1070×646×1812
1070×646×1812
970×760×2270
電箱 Generator
415×256×116
415×256×116
415×256×116
425×235×118
425×235×118
機械臂寬 Arm Length
916mm
916mm
916mm
916mm
916mm
壓機 Press
195kg
195kg
195kg
195kg
290kg
電箱 Generator
7.5kg
7.5kg
7.5kg
10kg
10kg
